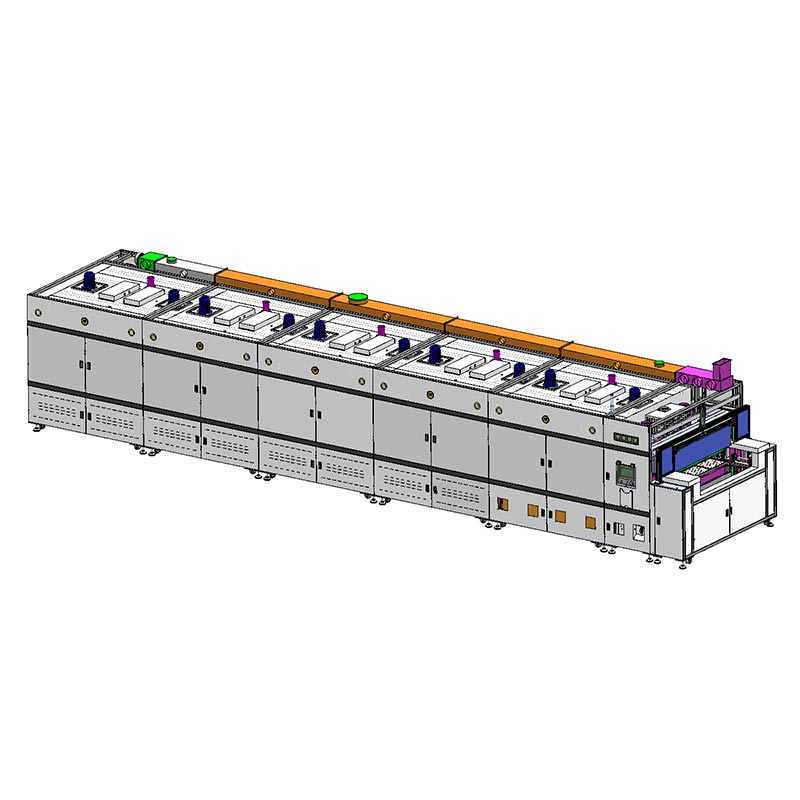

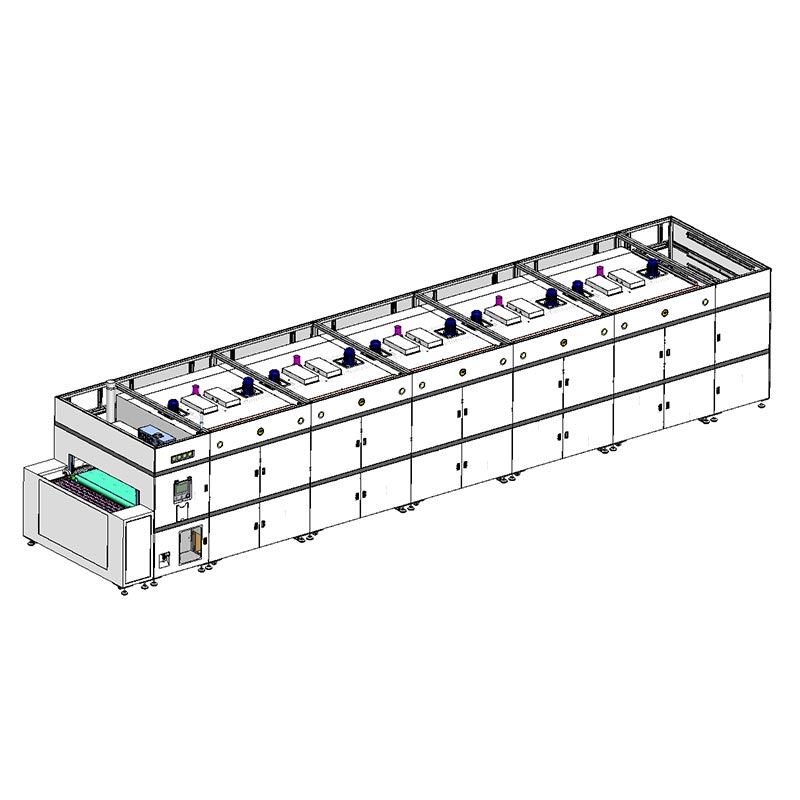

เตาอบแห้งลมร้อนสองชั้นและอุโมงค์ IR

เตาอบแห้งแบบลมร้อนสองชั้นและอุโมงค์ IR ของ Dingfeng ผสานรวมโมดูลเชิงเส้นตรงเข้ากับระบบนิวแมติกได้อย่างราบรื่น อุปกรณ์จับยึดเพื่อให้การจัดการถาดที่แม่นยำ ลูกค้าสามารถปรับแต่งระบบนี้ผ่านทางเรา ระบบทำให้มั่นใจได้ว่า ถาดจะยังคงขนานกันอย่างแน่นอนเมื่อเข้าและออกจากพื้นที่ทำความร้อน เพื่อหลีกเลี่ยงปัญหากระดาษติดหรือผลิตภัณฑ์ การจัดแนวที่ไม่ตรง ที่ส่วนปลายจำหน่าย ระบบหมุดจัดตำแหน่งความเร็วสูงสามารถแก้ไขออฟเซ็ตของถาดได้สูงสุด 20 มิลลิเมตรภายใน 1 วินาที ทำให้มั่นใจว่าไม่มีผลกระทบต่อเวลาการทำงานของลิฟต์ ความกว้าง 1,550 มม สายพานเทฟลอนที่ขับเคลื่อนด้วยตัวแปลงความถี่และมอเตอร์แรงบิดสูงให้ช่วงความเร็วที่เสถียรเป็นพิเศษที่ 0.3 ถึง 3 เมตรต่อนาที ซึ่งเหมาะอย่างยิ่งสำหรับพื้นผิวขนาดใหญ่และการแปรรูปงานหนัก

บูรณาการในตัว

เตาอบลมร้อนสองชั้นและเตาอบแห้งแบบอุโมงค์ IR นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการรวมเข้ากับห้องปลอดเชื้อและติดตั้งไว้ด้วย พร้อมระบบหมุนเวียนอากาศฟอกอากาศใต้ไอเสียโดยเฉพาะ ส่วนทำความร้อนแต่ละส่วนถูกควบคุมโดยมิตซูบิชิ โมดูลอุณหภูมิ PLC และเดลต้า มีความสม่ำเสมอที่ ±3°C เพื่อปกป้องสภาพแวดล้อมที่ปลอดเชื้อของ การดำเนินงาน เราได้รวมตัวกรองล่วงหน้าเกรด G4 ไว้ที่ช่องรับอากาศบริสุทธิ์แต่ละช่องเพื่อยืดอายุการใช้งานของ ตัวกรองอากาศประสิทธิภาพสูงภายใน นอกจากนี้ สะพานระบายความร้อนทั้งหมดระหว่างช่องด้านในและเปลือกด้านนอก ได้รับการบำบัดด้วยวัสดุฉนวนขั้นสูงสำหรับฉนวนกันความร้อนและไอเสียระบายความร้อนเป็นศูนย์กลาง ได้รับการกู้คืนเพื่อลดผลกระทบจากภาระความร้อนต่อระบบ HVAC ของโรงงานของคุณ

ทำไมถึงเลือกพวกเรา?

ความไว้วางใจในการผลิตที่ใช้เทคโนโลยีขั้นสูงนั้นขึ้นอยู่กับความโปร่งใสของข้อมูลและความปลอดภัยของผู้ปฏิบัติงาน เตาอบลมร้อนสองชั้นและเตาอบแห้งอุโมงค์ IR ของเรามีระบบปฏิบัติการแบบหน้าจอคู่ ที่จุดโหลดในห้องคลีนรูมมีขนาด 10.2 นิ้ว หน้าจอสัมผัสและอีกอันในส่วนหลัก หน้าจอเหล่านี้เชื่อมต่อถึงกันเพื่อความปลอดภัยและสามารถแสดงผลได้ ข้อมูลแบบเรียลไทม์ เช่น อุณหภูมิเตาเผา ความถี่สายพานลำเลียง และกระแสเอาต์พุต มันมีครบ ฟังก์ชั่นสำหรับการอัพโหลดข้อมูล MES ช่วยให้มั่นใจได้ว่าสามารถตรวจสอบย้อนกลับของผลิตภัณฑ์แต่ละชุดได้ แต่ละพื้นที่มีอุปกรณ์ครบครัน เกจวัดความดันแตกต่างในตัว ช่วยให้ทีมควบคุมคุณภาพของคุณสามารถตรวจสอบสมดุลแรงดันได้อย่างแม่นยำ ระหว่างเตาอบและห้องคลีนรูมแบบเรียลไทม์ แน่นอนว่าสำหรับข้อกำหนดด้านสิ่งแวดล้อมที่แตกต่างกัน เราก็นำเสนออย่างเต็มที่ บริการปรับแต่ง

รายละเอียดพารามิเตอร์ผลิตภัณฑ์

การรับรองมาตรฐาน

เลือก Dingfeng องค์กรชั้นนำที่ได้รับการรับรองมาตรฐาน ISO 9001 เรามีความสามารถในการจัดการ โครงการพลังงานความร้อนที่ซับซ้อนและขนาดใหญ่ ซีรีส์ L12950 ใช้โครงสร้างการประกอบแบบโมดูลาร์ซึ่ง ช่วยให้ติดตั้งถึงที่ได้อย่างรวดเร็วและบำรุงรักษาได้ง่ายผ่านประตูตรวจสอบแบบเปิดด้านข้าง เรา ให้การรับประกันที่ครอบคลุม 12 เดือนและการรับประกันการตอบสนองอย่างรวดเร็ว 2 ชั่วโมงสำหรับการลงทุนของคุณ จากการให้ ภาพร่างโครงสร้างแบบกำหนดเองเพื่อบูรณาการอินเทอร์เฟซการระบายความร้อนด้วยน้ำทุติยภูมิ เราปรับแต่งสองชั้นขนาด 13 เมตร เทคโนโลยีขึ้นอยู่กับรอบเวลาการผลิตเฉพาะและรูปแบบโรงงานของคุณ

ถามตอบ

คำถามที่ 1: ลิฟต์หมุนเวียนภายในสามารถเพิ่มผลตอบแทนจากการลงทุนได้อย่างไร

คำตอบ: เตาอบแห้งแบบลมร้อนสองชั้นและอุโมงค์ IR ต้องใช้การรวบรวมถาดแบบแมนนวลหรือสายพานลำเลียงภายนอก อย่างไรก็ตามของเราอย่างต่อเนื่อง ลิฟต์หมุนเวียนช่วยให้ถาดยังคงอยู่ในสภาพแวดล้อมที่มีการควบคุมและหมุนเวียนจากด้านล่างโดยอัตโนมัติ ไปด้านบน ซึ่งช่วยลดแรงงานคนได้ 50% และประหยัดพื้นที่

คำถามที่ 2: เครื่องอบอุโมงค์ลมร้อน IR แบบสองชั้นอุตสาหกรรมนี้สามารถรวมเข้ากับเกรด 100/1000 ได้หรือไม่ ห้องสะอาด?

คำตอบ: แน่นอน ผ่านการกรองอากาศบริสุทธิ์ G4 การไหลเวียนของอากาศที่เตรียมไว้ภายใน HEPA และความร้อนจากส่วนกลางโดยเฉพาะ ระบบการกู้คืนได้รับการออกแบบให้มี "พื้นที่ครอบครองความร้อนและอนุภาค" ต่ำที่สุดเท่าที่จะเป็นไปได้ทำให้มีระดับสูง เหมาะสำหรับการผลิตเซมิคอนดักเตอร์และจอแสดงผลแบบออปติคัลที่มีความละเอียดอ่อน

คำถามที่ 3: จะเกิดอะไรขึ้นหากถาดที่วางอยู่ที่จุดโหลดอยู่ไม่ตรงกลางเล็กน้อย

คำตอบ: เราได้ออกแบบลิมิตเตอร์นำทางแบบแมนนวลที่จุดโหลดและหมุดแก้ไขความเร็วสูงที่ จุดจำหน่าย แม้ว่าถาดจะเบี่ยงเบนประมาณ 20 มิลลิเมตร ระบบจะปรับอัตโนมัติ ไปยังตำแหน่งที่ถูกต้องภายใน 1 วินาที จากนั้นจึงเข้าไปในลิฟต์ รับรองว่า "โมดูลเชิงเส้นตรง" อัตโนมัติ + ระบบ catcher" ไม่พลาดทุกการดำเนินการหยิบสินค้า
