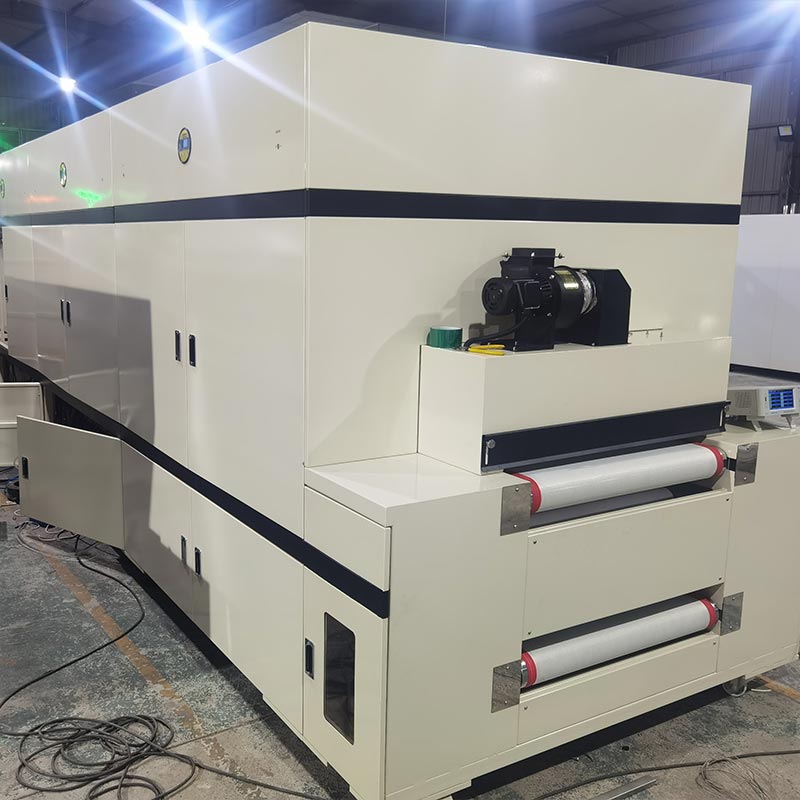

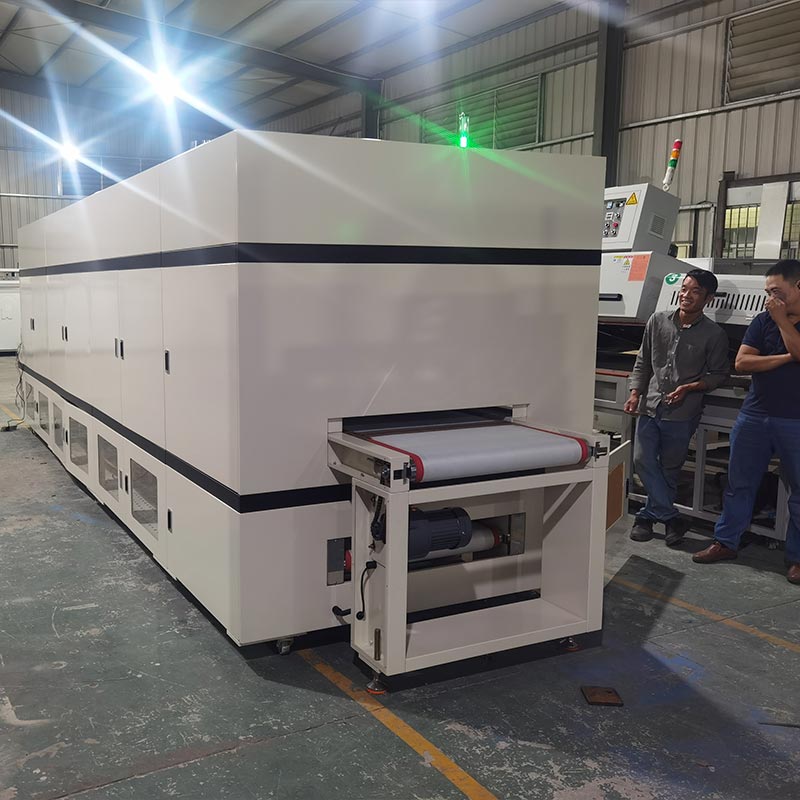

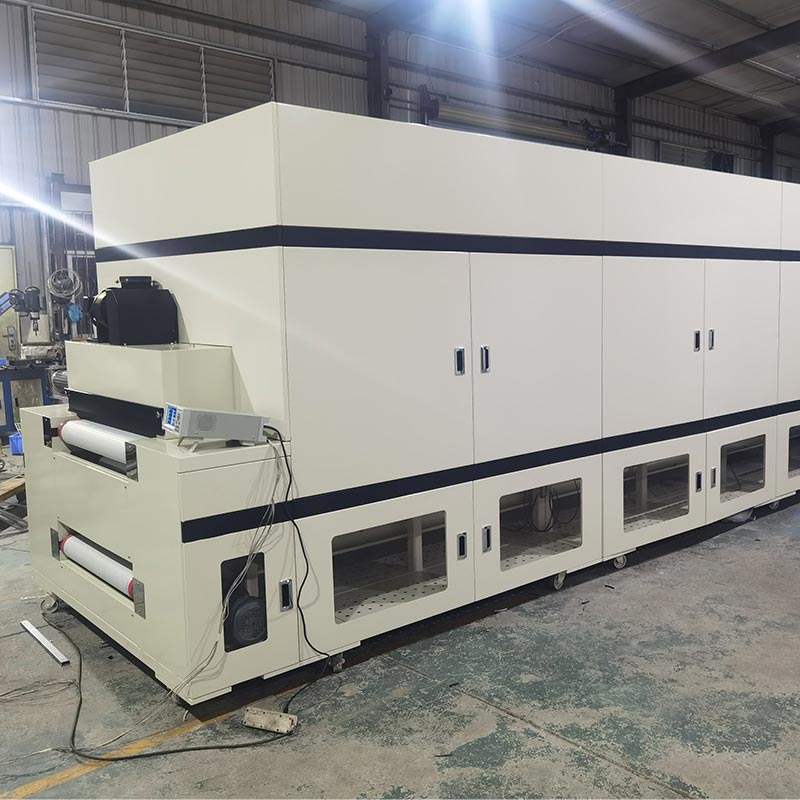

เตาอบอุโมงค์แผงวงจร

เพื่อให้เกิดการกระจายความร้อนที่สม่ำเสมอในเตาอบอุโมงค์แผงวงจร การอาศัยความร้อนเพียงอย่างเดียวนั้นไม่เพียงพอ การควบคุมพลศาสตร์ของของไหลที่แม่นยำก็เป็นสิ่งจำเป็นเช่นกัน ในฐานะผู้ผลิตรายใหญ่ Dingfeng ได้ออกแบบระบบแรงดัน ระบบไอเสียที่สามารถสร้างม่านอากาศแนวตั้งและไม่ปั่นป่วนบนความกว้างของสายพานลำเลียง 700 มม. ขับเคลื่อนด้วยมอเตอร์แกนยาว 2.2 กิโลวัตต์ และใบพัด SUS304 ขนาด 12 นิ้ว สามารถอัดอากาศร้อนบริสุทธิ์เข้าไปในเครื่องได้ รูเล็กๆ ของแผงวงจรหลายชั้น นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับวงจรพิมพ์ที่มีความยืดหยุ่นเท่าที่จะเป็นไปได้ ทำให้พื้นผิวที่มีน้ำหนักเบามีความเสถียร โดยปล่อยให้สัมผัสกับสายพานตาข่ายเทฟลอน โดยหลีกเลี่ยง ปรากฏการณ์การสั่นและการเคลื่อนไหวที่เห็นได้ทั่วไปในเตาอบพามาตรฐาน

หลักการทำงาน

เตาอบอุโมงค์แผงวงจรรุ่น DFHK7008 ใช้ท่อความร้อนสแตนเลสเพื่อให้ความร้อน ผสมผสานกับความร้อนที่มีเสียงรบกวนต่ำ พัดลมหมุนเวียนอากาศและเทคโนโลยีระบายอากาศกลับใต้กล่อง อากาศร้อนหลังจากผ่านกรรมวิธีแล้ว แผ่นกรองประสิทธิภาพสูงที่มีอุณหภูมิสูงจะถูกกดลงบนพื้นผิวของผลิตภัณฑ์อย่างสม่ำเสมอ ก็สามารถบรรลุผลได้โดยอัตโนมัติ ควบคุมอุณหภูมิ อุณหภูมิคงที่ และหยุดอัตโนมัติเมื่ออุณหภูมิสูงเกิน ปลอดภัย สะดวกสบาย การคุ้มครองสิ่งแวดล้อมและการอนุรักษ์พลังงาน ภายในเตาอบตกแต่งด้วยกระจกทั้งหมด แผ่นเหล็กสแตนเลส ชั้นฉนวนเต็มไปด้วยผ้าฝ้ายฉนวนอลูมิเนียมกรดซิลิก 120K ที่ การลำเลียงใช้สายพานตาข่ายทนอุณหภูมิสูงเทฟลอนคุณภาพสูง และติดตั้งตัวควบคุมและ ตัวแปลงความถี่ควบคุมโดยระบบควบคุมไฟฟ้าแรงดันต่ำ

คุณภาพของการกำหนดค่า

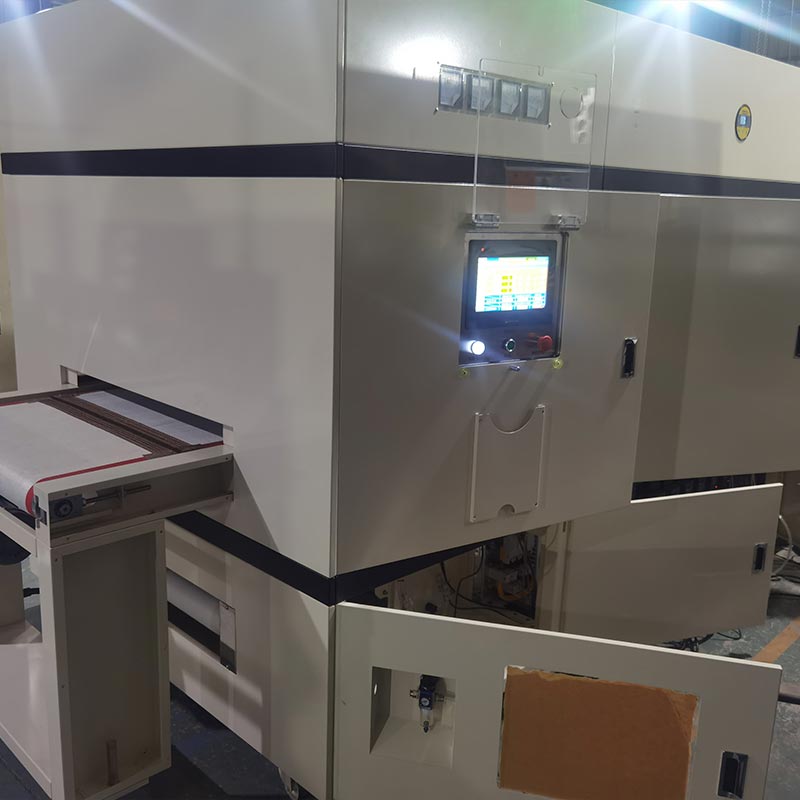

ระบบควบคุมไฟฟ้าของ Circuit Board Tunnel Oven ติดตั้งส่วนประกอบจากแบรนด์ชั้นนำทั้งที่บ้านและ ในต่างประเทศ ได้แก่ Mitsubishi H5U-1614MTD-A8 PLC, หน้าจอสัมผัส MT8102iE, โมดูลควบคุมอุณหภูมิ DTE-10T และ โพรบ WRNT-01/02 ชนิด K สำหรับการวัดอุณหภูมิที่แม่นยำของชิ้นส่วนการทำความร้อน สามเฟส โมดูลซิลิคอนที่ควบคุมได้ J3-SCR-75LA ได้รับการขับเคลื่อนเพื่อการควบคุมพลังงานที่เสถียร ในส่วนของระบบส่งกำลังนั้น ตัวแปลงความถี่ Shilin สองตัว (220V 0.4KW และ 380V 3.7KW) พร้อมฟังก์ชั่นการสื่อสารและซีรีย์ Schneider มีการติดตั้งส่วนประกอบต่างๆ รวมถึงเบรกเกอร์ป้องกันไฟรั่ว 3P+N-C 250A เพื่อการป้องกันไฟทั้งหมด ซีรีส์ LC1N คอนแทคเตอร์ AC (1810, 1210, 4011) ของข้อกำหนดหลายรายการมีหน้าที่รับผิดชอบในการเปิดและปิดของแต่ละ และรวมเข้ากับเทอร์มอลรีเลย์ LRN12N และรีเลย์กลาง MY4NJ เพื่อให้มั่นใจว่ามีค่าสูงมาก ความมั่นคงและความปลอดภัยของการทำงานของอุปกรณ์ตั้งแต่ต้นทางจนถึงสถานีปลายทาง

โมเดลส่วนประกอบหลัก

คำถามที่พบบ่อย

คำถามที่ 1: เตาอบนี้ป้องกัน "เอฟเฟกต์ป๊อปคอร์น" ในการอบ PCB หลายชั้นได้อย่างไร

ตอบ: "เอฟเฟกต์ป๊อปคอร์น" เกิดขึ้นเมื่อความชื้นที่กักไว้ขยายตัวเร็วเกินไป เตาอบอุโมงค์แผงวงจรของเรา  ใช้ทางลาดให้ความร้อนเชิงเส้นที่ควบคุมด้วย SCR เราอนุญาตโดยการควบคุมอัตราการเพิ่มขึ้นของอุณหภูมิอย่างแม่นยำ ความชื้นภายในจะกระจายอย่างปลอดภัยผ่านชั้นพรีเพรกก่อนที่จะถึงอุณหภูมิการเผาผนึกสูงสุด ทำให้มั่นใจว่าพันธะระหว่างชั้นยังคงเหมือนเดิม

คำถามที่ 2: การไหลเวียนของอากาศมีกำลังเพียงพอที่จะทำให้รูทะลุที่มีอัตราส่วนภาพสูงแห้งหรือไม่

ก. ใช่. Down-draft Pressurized Plenum ของเราได้รับการออกแบบมาเป็นพิเศษเพื่อขับอากาศร้อนเข้าสู่จุดผ่านอัตราส่วนภาพสูง ที่ แรงดันแนวตั้งช่วยให้แน่ใจว่าอากาศจะทะลุผ่านรูแทนที่จะเพียงแค่ผ่านพื้นผิวเท่านั้น ซึ่งก็คือ จำเป็นสำหรับการขาดน้ำโดยสมบูรณ์ก่อนขั้นตอนการบัดกรีหรือการชุบ

คำถามที่ 3: เราสามารถรวมเตาอบแบบอุโมงค์นี้เข้ากับสายการผลิต SMT อัตโนมัติเต็มรูปแบบได้หรือไม่

ตอบ: อย่างแน่นอน PLC ของ Mitsubishi และมอเตอร์แปลงความถี่ได้รับการออกแบบให้มีจุดเชื่อมต่อที่สงวนไว้สำหรับ การเชื่อมต่ออุตสาหกรรม 4.0 ข้อมูลความเร็วและอุณหภูมิของสายพานลำเลียงสามารถซิงโครไนซ์กับต้นน้ำของคุณได้ หุ่นยนต์หยิบและวางหรือสถานีตรวจสอบปลายน้ำ ช่วยให้มั่นใจได้ถึงขั้นตอนการทำงานอัตโนมัติที่ราบรื่น
