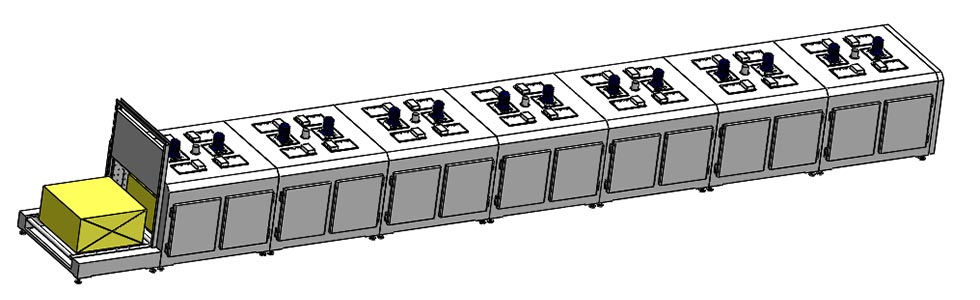

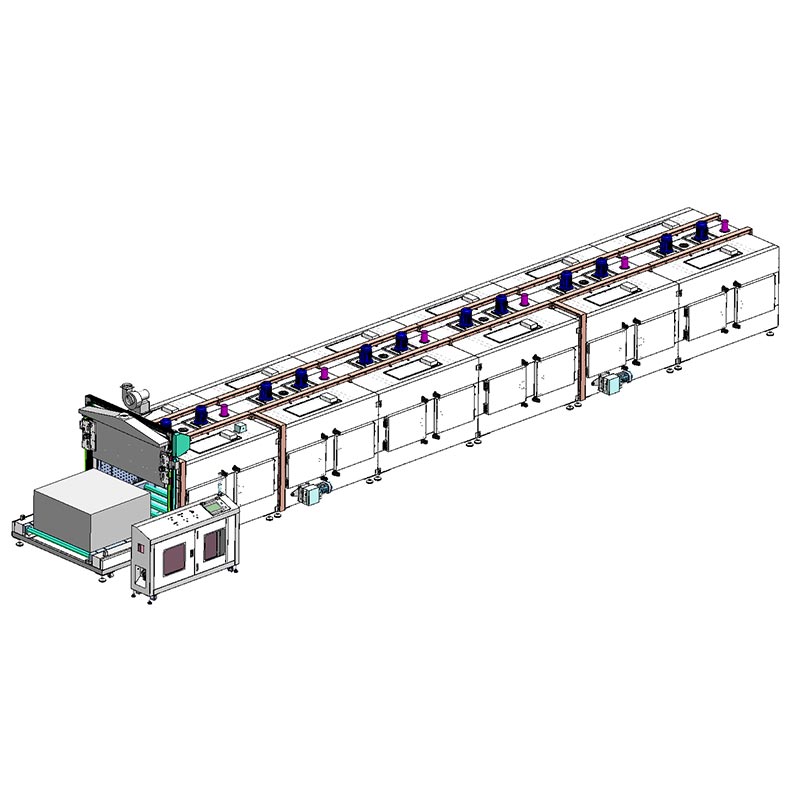

เตาอบอุโมงค์สายพานลำเลียงลูกกลิ้ง

เพื่อให้เกิดความสม่ำเสมอของอุณหภูมิภายในเตาอบภายในด้วยความสูงที่มีประสิทธิภาพ 700 มิลลิเมตร การไหลเวียนของอากาศที่ซับซ้อน จำเป็นต้องมีการออกแบบ คุณสามารถปรับแต่งเตาอบอุโมงค์สายพานลำเลียงลูกกลิ้งได้ที่ Dingfeng ซึ่งใช้แนวนอนที่มีการไหลสูง ระบบไหลข้าม ขับเคลื่อนด้วยมอเตอร์อิสระ 1,500 วัตต์ พร้อมใบพัดหลายใบขนาด 12 นิ้ว อากาศร้อนถูกบังคับ ผ่านแผ่นสเตนเลสเจาะรูที่ออกแบบมาเป็นพิเศษทั้งสองด้านแล้วมาบรรจบกันที่พื้นผิวผลิตภัณฑ์และ กลับผ่านช่องระบายอากาศด้านบนทำให้มั่นใจได้ว่าอุณหภูมิภายในเตาอบยาว 15.6 เมตรมีความสม่ำเสมอ ทำงานได้อย่างเสถียรในช่วง ±5-8°C

กระบวนการทำความร้อน

เตาอบอุโมงค์สายพานลำเลียงลูกกลิ้งอุตสาหกรรมทำงานผ่านฟังก์ชันการป้องกันความปลอดภัย เช่น อัตโนมัติ การควบคุมอุณหภูมิ การรักษาเสถียรภาพอุณหภูมิที่แม่นยำ และการปิดเครื่องอัตโนมัติเมื่อเกินขีดจำกัดอุณหภูมิ ภายในเตาอบมีโครงสร้างสม่ำเสมอด้วยแผ่นสแตนเลสเคลือบกระจกและฉนวน ชั้นนี้เต็มไปด้วยขนหินฉนวนอลูมิเนียมซิลิกาเจล 120K เพื่อให้ได้ผลฉนวนกันความร้อนที่ต้องการ ที่ กรอบภายนอกทำจากโครงเหล็กเชื่อมเข้าด้วยกัน ในขณะที่แผงด้านนอกของเตาอบขึ้นรูปด้วยเลเซอร์ การตัดและการไฮโดรฟอร์มบนแผ่นเหล็กรีดเย็น ท่อความร้อนสแตนเลสใช้สำหรับทำความร้อน, และเมื่อใช้ร่วมกับพัดลมดูดอากาศแบบแรงเหวี่ยงเสียงรบกวนต่ำ ทำให้เกิดระบบหมุนเวียนอากาศร้อนที่มีประสิทธิภาพ ช่วยให้ความร้อนกระจายไปยังพื้นผิวของผลิตภัณฑ์ได้อย่างสม่ำเสมอ

การรับรองการกำหนดค่าของเรา

เตาอบสายพานลำเลียงแบบลูกกลิ้งของ Dingfeng มาพร้อมกับ PLC ขั้นสูงและอินเทอร์เฟซหน้าจอสัมผัสขนาด 10.2 นิ้ว ซึ่งเป็นระบบควบคุม ระบบที่สอดคล้องกับมาตรฐานอุตสาหกรรม 4.0 ผู้ปฏิบัติงานสามารถดูอุณหภูมิ มอเตอร์ แบบเรียลไทม์ได้อย่างง่ายดาย ความถี่และกระแสไฟขาออก ที่สำคัญที่สุดคือฟังก์ชันบันทึกข้อมูลในตัวสามารถจัดเก็บกราฟความร้อนได้สูงสุดถึง ถึง 90 วัน ไม่ว่าคุณจะเพิ่มประสิทธิภาพวงจรการผลิตหรือจัดเตรียมหลักฐานกระบวนการสำหรับการตรวจสอบลูกค้าก็ตาม ความถี่ในการจัดเก็บที่ปรับได้ช่วยให้มั่นใจได้ว่าสายการผลิต 2 เมตรต่อนาทีแต่ละชุดของคุณมีความเป็นมืออาชีพ การสนับสนุนข้อมูล

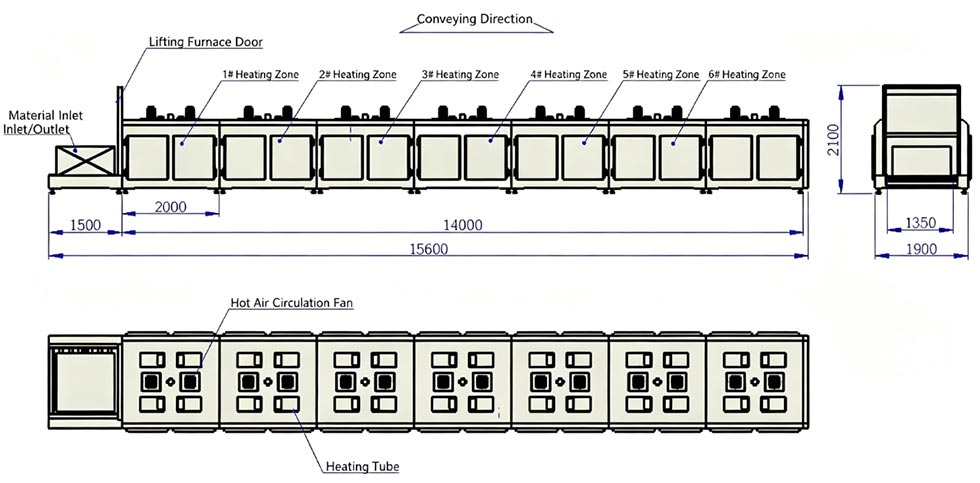

พารามิเตอร์ทางเทคนิคหลัก

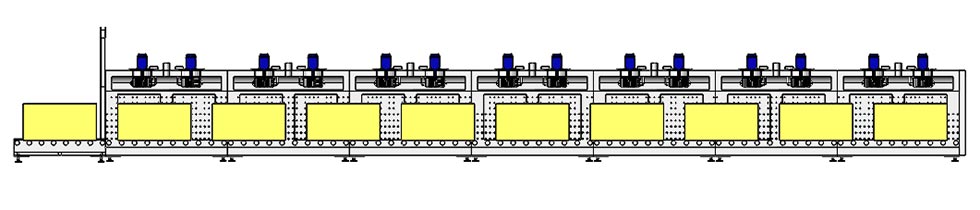

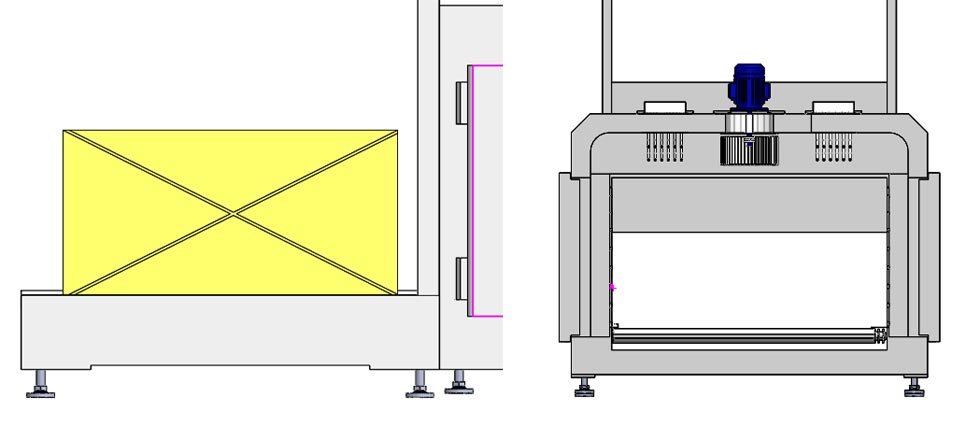

คำอธิบายโดยรวมของอุปกรณ์เตาอุโมงค์

ขั้นตอนการปฏิบัติงาน

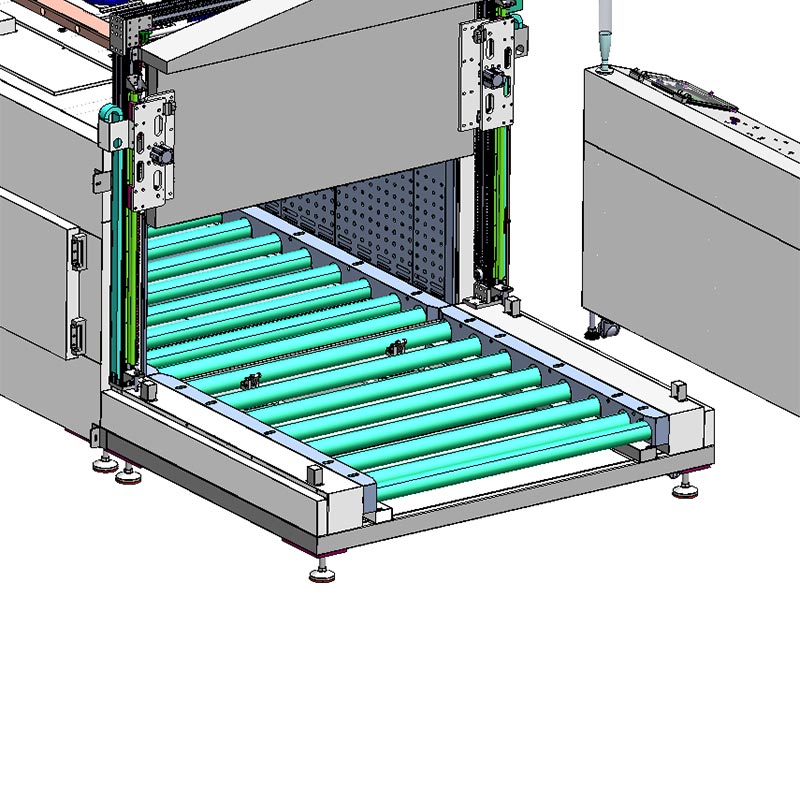

เตาอบสายพานลูกกลิ้ง Dingfeng ติดตั้งระบบกำหนดตำแหน่งนิวแมติกกึ่งอัตโนมัติขั้นสูง ผู้ดำเนินการ จัดวางพาเลทขนาด 1200x1200 มม. ด้วยตนเองโดยให้ชิดกับตัวหยุดนิวแมติกที่สถานีป้อนเข้าเพื่อเริ่มสายพานลำเลียง ต่อจากนั้น แผ่นกั้นลมจะประสานกับลูกกลิ้งแรงบิดสูงเพื่อขนย้ายพาเลทแบบเป็นขั้นตอน ก้าวหน้าไปทีละ 1,550 มม. หลังจากการเคลื่อนไหวแต่ละครั้ง การหยุดจะรีเซ็ตโดยอัตโนมัติเพื่อรับยูนิตถัดไป เมื่อเตาอบมีความจุภายในสูงสุดที่เก้าพาเลท ประตูลิฟต์อัตโนมัติจะปิดผนึกห้องและ XINJE PLC เปิดใช้งานระบบหมุนเวียนอากาศร้อนกำลังสูง ระบบแจ้งเตือนผู้ปฏิบัติงานผ่านภาพและเสียงในตัว สัญญาณเตือน กระบวนการขนถ่ายจะสะท้อนตรรกะในการโหลด โดยใช้กลไกการก้าวแบบนิวแมติกที่มีความแม่นยำสูง ลำเลียงพาเลทไปยังพื้นที่จัดแสดงอย่างปลอดภัยและเป็นระเบียบ

คำถามที่พบบ่อย (FAQ) – เตาอบอุโมงค์สายพานลำเลียงลูกกลิ้ง

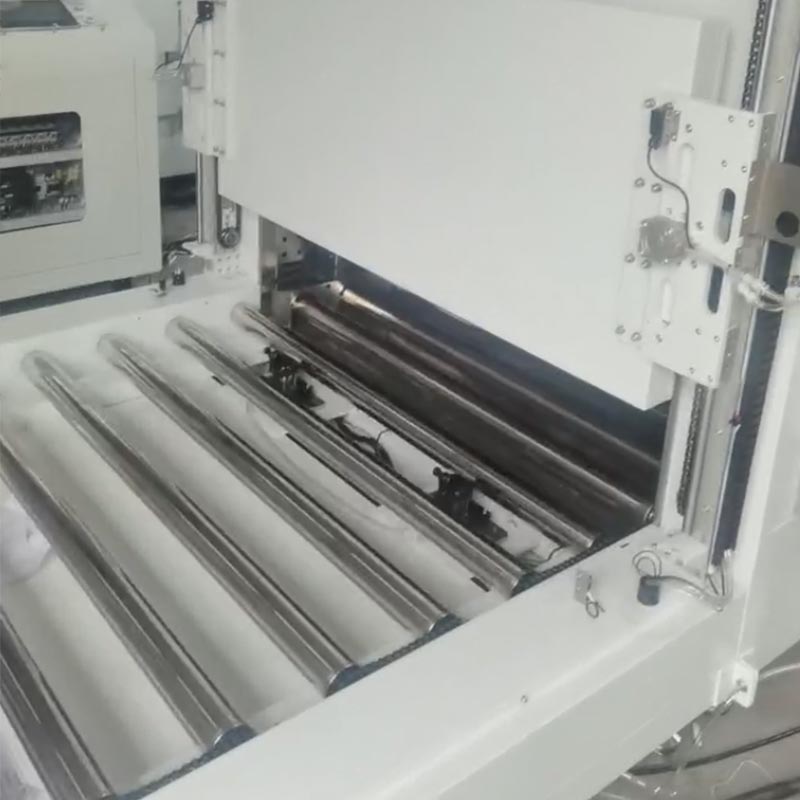

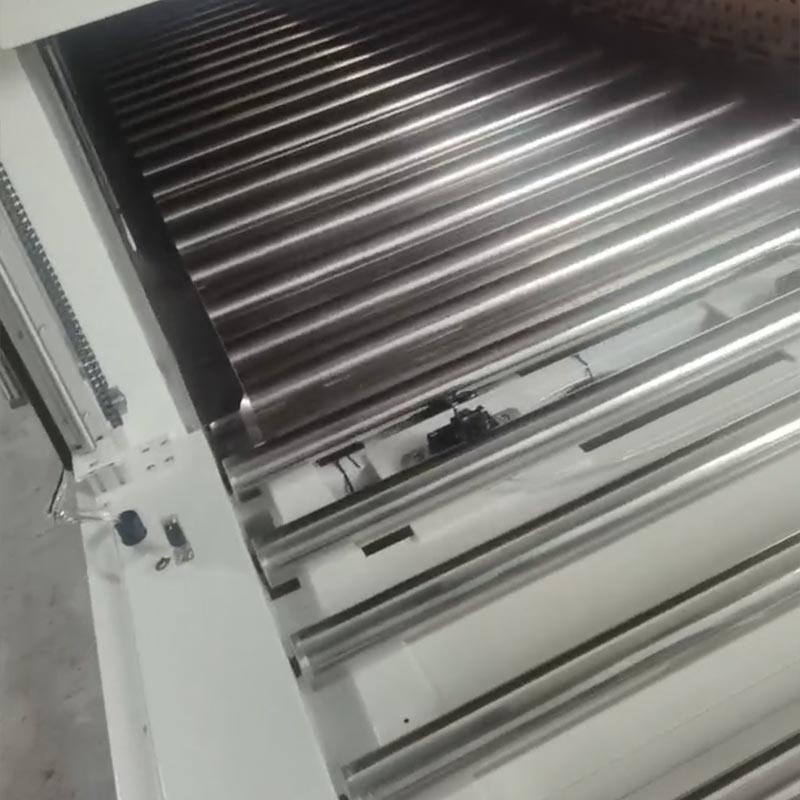

ไตรมาสที่ 1: เราจะแน่ใจได้อย่างไรว่าลูกกลิ้ง ￠76 มม. จะไม่เปลี่ยนรูปที่อุณหภูมิ 200°C

คำตอบ: ลูกกลิ้งมีตลับลูกปืนเสริมอยู่ภายใน และมีเส้นผ่านศูนย์กลางลูกกลิ้ง 210 มม. วัสดุเหล่านี้ได้ผ่านการ การรักษาเสถียรภาพความร้อนเพื่อให้แน่ใจว่าแม้ภายใต้สภาวะโหลดเต็มของชิ้นงานขนาด 1200×1200 มม. ลูกกลิ้งสามารถรักษาศูนย์กลางที่สมบูรณ์แบบและการหมุนที่ราบรื่น และจะไม่ทำให้เสียรูปหรือติดขัดในทุกสภาพอากาศ สภาพแวดล้อมการทำความร้อน

คำถามที่ 2: สามารถปรับให้เข้ากับความสูงของผลิตภัณฑ์ที่แตกต่างกันได้หรือไม่

คำตอบ: ใช่ ความสูงภายในที่มีประสิทธิภาพคือ 700 มม. ซึ่งเหมาะมากสำหรับผลิตภัณฑ์ฮาร์ดแวร์ขนาดใหญ่ ที่ คงความสม่ำเสมอของ ±5-8°C

คำถามที่ 3: ระบบไอเสียจัดการกับก๊าซไอเสียที่เกิดจากการพ่นหรือการทำให้แห้งได้อย่างไร

คำตอบ: เราติดตั้งพัดลมดูดอากาศแบบบังคับอุณหภูมิสูงขนาด 750 วัตต์ที่ทางเข้า และตั้งค่าช่องระบายอากาศใหม่แบบปรับได้ ในแต่ละพื้นที่ทำความร้อน ช่วยให้มั่นใจได้ถึงการปล่อยความชื้นและ VOCs อย่างรวดเร็ว ป้องกันการสะสมของก๊าซ และ ให้สภาพแวดล้อมที่สดชื่นและเสถียรต่อออกซิเดชั่นสำหรับการเคลือบของคุณ
